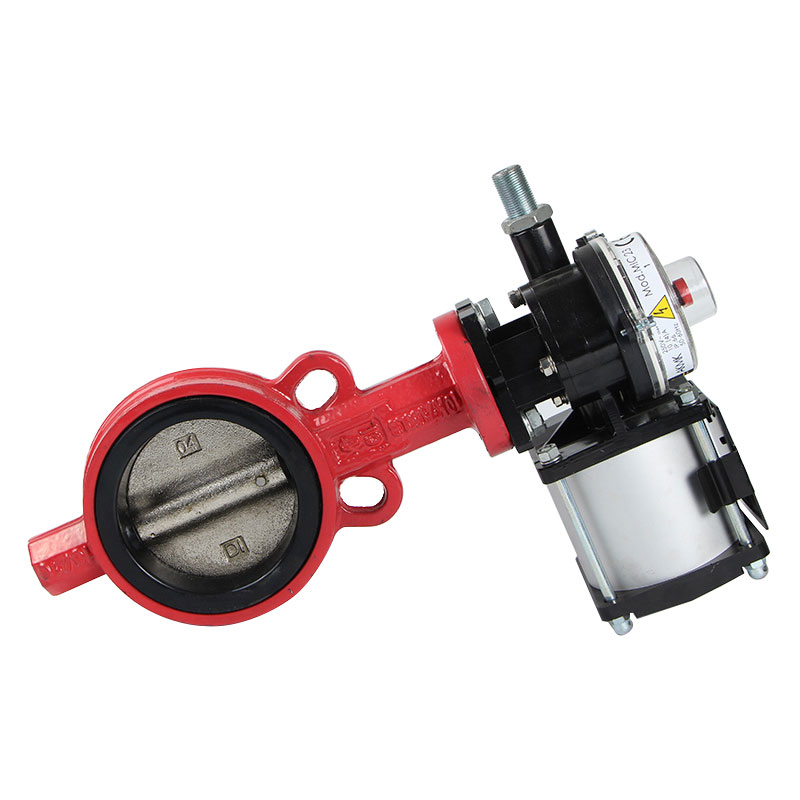

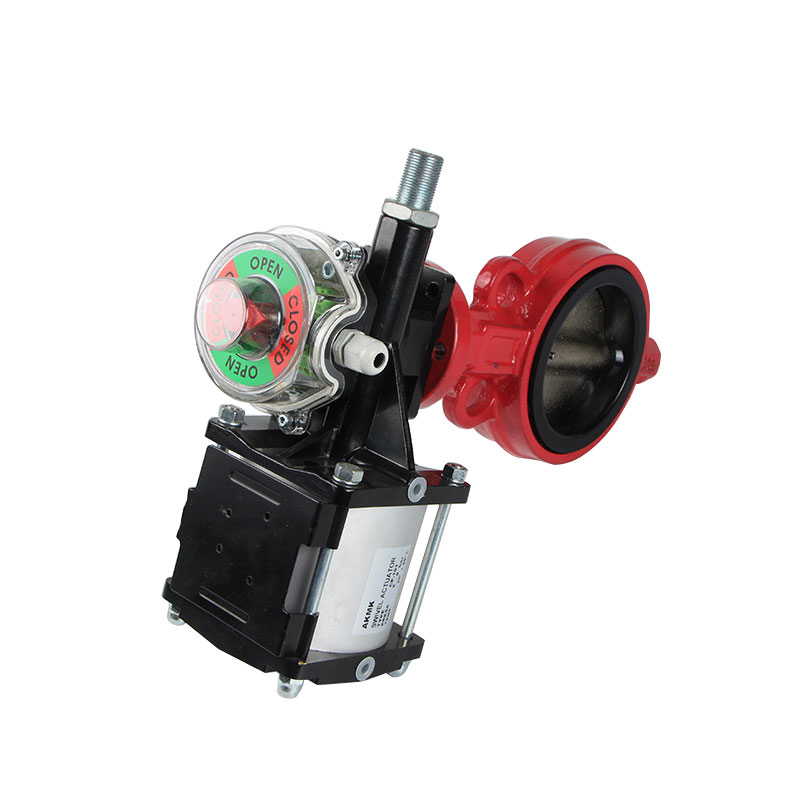

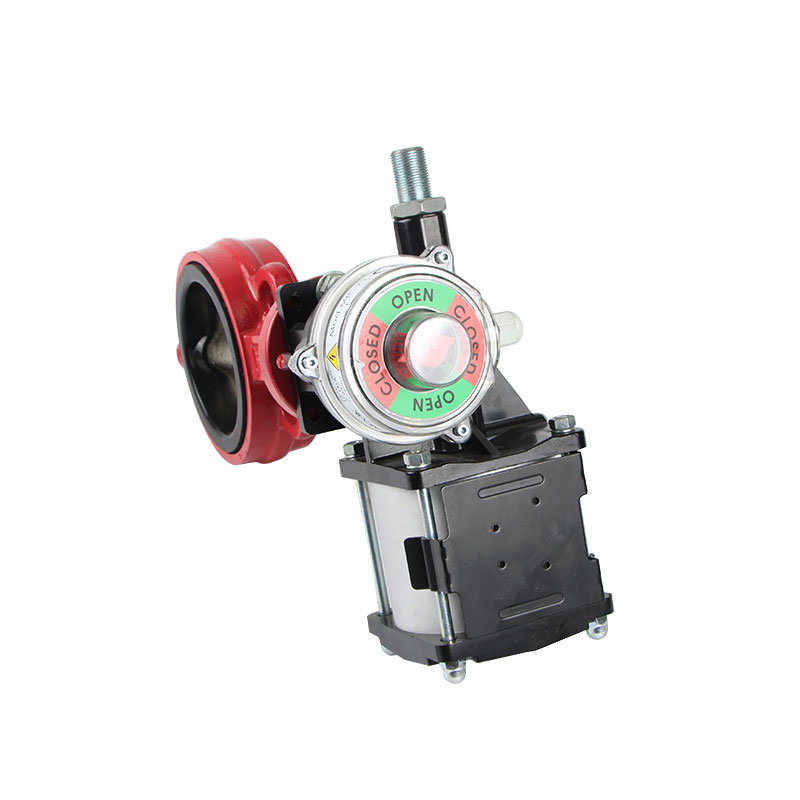

CPD系列蝶阀
CPD系列蝶阀 CPD系列蝶阀 CPD系列蝶阀

产品参数
资料下载
返回

简介

CPD蝶阀是拦截重力输送或气力输送的干燥粉末或颗粒的理想解决方案,适用于各类散装固体处理和加工厂。



技术参数

描述

CPD蝶阀由一个铸件阀体、带轴的碳钢或不锈钢阀盘、橡胶密封组成。可以为阀门配置可调节手柄或气动或电动执行器。这三个型执行器是可安装互换的。驱动轴的互换性(标准:ISO 5211;可选件:DIN 5482)和通用性连接到不同尺寸的法兰上,可实现各种配置。



功能

CPD蝶阀适用于几乎所有类型的散装固体处理工厂,这些工厂需要重力输送或气力输送的干粉或颗粒截流。这种类型的阀门特别适用于稀相和浓相的气动输送操作,只要操作压力不超过10 bar (145PSI)。从技术和经济角度来说,由于其独特的设计特点和材质,蝶阀都是解决问题理想的选择。



产品特点

Ø = DIN 100 ~ DIN 400

标准尺寸:EN 558系列20;ISO 5752;API 609

连接法兰: DIN 2501 PN 2.5 / 6 / 10 / 16; ANSI B 16.5,  150级

连接法兰表面设计: DIN 2526, form A

执行器耦合法兰:EN ISO 5211或DIN 5482

阀门标识: DIN EN 19

泄漏测试: EN 12 266-1, EN 12 266-2, A级

工作温度: -20°C ~ 90°C (-4°F ~ 194°F)

压差:最大10 bar (145 PSI)

操作压力:最大10 bar (145 PSI)



优势

组件少

可换阀板

可换密封

高耐磨

易安装

维护方便

现货交付
